辊道通过式抛丸机

更新:2015/3/9 15:22:27      点击:
  • 品牌:   大东
  • 型号:   Q69
  • 在线订购
产品介绍

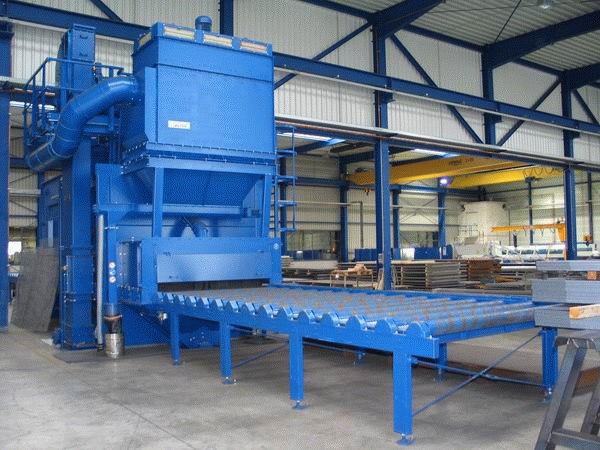

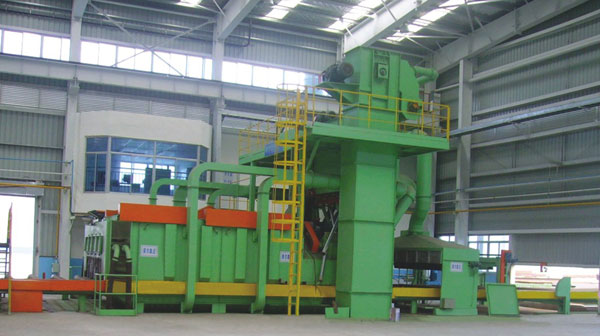

    辊道式抛丸机主要用于钢板、型钢、H钢、钢结构件及大型重钢结构件表面锈层、氧化皮、焊渣的抛丸清理,利用高速弹丸束打击在工件表面上,将其表面的锈层、氧化皮等污物清除,获得一定粗糙度的光洁表面,提高漆膜与钢材表面的附着力,消除工件内应力,提高钢材的抗疲劳强度和搞腐蚀能力,延长其使用寿命,是网架、钢结构、船舶、桥梁、工程机械、锅炉制造等行业的优选机型。



    工件由辊道输送系统送到封闭的抛丸清理室,利用抛丸器高速旋转的叶轮将钢丝切丸(铸钢丸)加速抛打至工件表面,对工件表面进行冲击,刮削以清除工件表面的铁锈和污物,从而使钢材达到除锈、防锈的目的。

    本抛丸机主要功能部件是抛丸清理室,输送辊道、抛丸器、弹丸循环系统(含提升机、分离器、螺旋输送器和输丸管道)、除尘、电气控制等部件组成。



    辊道式抛丸机技术参数:

项目

型式

Q6910

Q6912

Q6915

Q6920

Q6925

Q6930

Q6940

有效清理宽度

mm

1000

1200

1500

2000

2500

3000

4000

室体进料口尺寸

mm

1000*

260

1200*

400

1500*

400

2000*

400

2500*

800

3000*

800

4000*

400

清理工作长度

mm

1200~

12000

1200~

12000

1200~

6000

1200~

12000

3000~

12000

2400~

12000

4500~

18000

轨道输送速度

m/min

0.5~4

0.5~4

0.5~4

0.5~4

0.5~4

0.5~4

2~8

清理钢板厚度

mm

4~60

4~60

4~60

4~60

4~60

4~110

4.5~

110

处理型材规格





[20#

<16#

[20#

<16#

[20#

<16#



60*8~

30*1000



抛丸量

Kg/min

4*250

4*250

4*250

6*250

6*250

6*360

8*360

首次装入量

kg

4000

4000

4000

4500

4500

8000

11000

滚刷调整高度

mm

200

350

450

600

850

900

通风量

M3/h

12000

17560

19000

19550

27758

28050

38000

总功率(不含除尘)

kw

78

78.3

113.5

156.6

224.55

204.8

293.6
