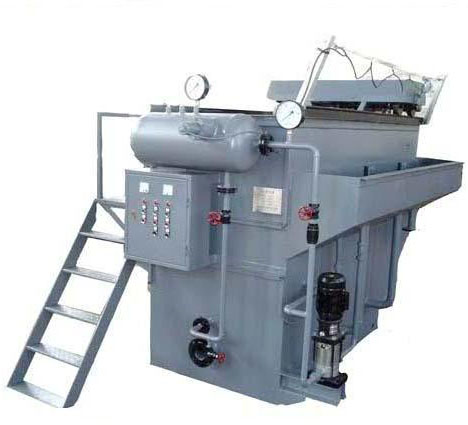

WQP溶气气浮机

更新:2015/3/9 15:21:45      点击:
  • 品牌:   大东
  • 型号:   WQP
  • 在线订购
产品介绍
    ▲适用范围
    适用于市政、造纸、化学、饮料、印染、纺织、炼油、电镀、食品、屠宰、皮革等行业,涉及悬浮物分离、油水分离及净化、混凝反应絮体分离、活性污泥絮体分离等方面的应用。

    ▲技术特点

    ※边吸水边吸气,泵内加压混合,微细气泡尺寸10~30微米。

    ※克服传统装置运行不稳定,大气泡翻腾及释放堵塞问题。


产品介绍
    ◆产品简介
    气浮装置是在一定条件下将大量空气溶于水中,形成溶气水,作为工作介质,通过释放器骤然减压,快速释放,产生大量微细气泡粘附于经过混凝反应后废水中的“矾花”上,使絮体快速上浮,从而迅速地除去水中的污染物质,达到净水的目的。
    ◆工作原理
    溶气系统是整个气浮工艺的关键部分,溶气系统产生微细气泡的质量直接影响气浮效果。本系统采用的溶气设备是溶气筒,在2.5~4kg/cm2的压力环境下,将空气溶于水中。压力水通过释放器后,溶气水被消能释放,水中将释放出多余空气,这样在通过液体时小气泡自然地形成,且气泡非常小,它的直径在约5-20微米。我们现在已改进了溶气方式,溶气筒直径在150毫米至500毫米之间,空气通过进气管进入溶气筒中的特制的空气粉碎装置,与回流水充分混合,溶气筒的压力只要控制在3.8Bar左右即可。再不需要操作人员现场监控,设备可自行平稳运行。
    ◆设备构造
    ●气浮系统集进水、絮凝、分离、集水、出水于一体,与传统气浮设备类似,设有一个稳流室、溶气释放室,使处理性能更稳定,效果更好。
    ●稳定室:通过折板反应的原水,流速很高,若直接与溶气水接触,会消散微小气泡,影响气泡沾附絮体效果,从而降低气浮处理效率,若增加了稳流室,使湍流的原水动能消耗,匀速进入溶气水释放室,从而有力保证了去除效果。
    ●溶气释放室:溶气释放室与分离室于一个槽体。中间隔开,溶气水与絮凝完毕的原水在此粘附,缓慢上升,进入气浮分离室,保证了絮体与微小气泡的接触空间与时间,使溶气水的释放率达80-100%。
    ◆设备特点
    ●设备集成化:气浮系统均有分开的气浮池、溶气筒、溶气水泵、空压机、污水泵组成,这样安装时间长,管理不便,占地面积大。TDAF溶气气浮把这些分开的设备有机地组合于一体,只要接上进出水等管口,立即可投入使用。
    ●运行自动化:气浮一经调试好后,正常运行不需有专人管理,运行可达到自动化无人管理状态
    ◆适用范围
    ●造纸白水纸浆回收及清水回用;
    ●各种重金属离子的去除;
    ●炼油废水、油污分离;
    ●制革废水杂质去除;
    ●印染废水色度及杂质去除;
    ●各类生物处理后污泥、膜的固液分离。

    ◆竖流式溶气气浮选型参数
规格型号
处理能力(m3\h)
罐体直径(mm)
罐体高度(mm)
JSL-10
10
2000
2500
JSL-15
15
2200
2500
JSL-20
20
2400
2500
JSL-30
30
2400
3750
JSL-50
50
2800
4000
JSL-75
75
3400
4250
JSL-100
100
4000
5000
JSL-150
150
4800
5000
JSL-200
200
5600
5500
JSL-250
250
6000
5500
JSL-300
300
6800
5500


    ◆工作原理
    溶气系统是整个气浮工艺的关键部分,溶气系统产生微细气泡的质量直接影响气浮效果。本系统采用的溶气设备是溶气筒,在2.5~4kg/cm2的压力环境下,将空气溶于水中。压力水通过释放器后,溶气水被消能释放,水中将释放出多余空气,这样在通过液体时小气泡自然地形成,且气泡非常小,它的直径在约5-20微米。我们现在已改进了溶气方式,溶气筒直径在150毫米至500毫米之间,空气通过进气管进入溶气筒中的特制的空气粉碎装置,与回流水充分混合,溶气筒的压力只要控制在3.8Bar左右即可。再不需要操作人员现场监控,设备可自行平稳运行。

    ◆设备构造
    ●气浮系统集进水、絮凝、分离、集水、出水于一体,与传统气浮设备类似,设有一个稳流室、溶气释放室,使处理性能更稳定,效果更好。
    ●稳定室:通过折板反应的原水,流速很高,若直接与溶气水接触,会消散微小气泡,影响气泡沾附絮体效果,从而降低气浮处理效率,若增加了稳流室,使湍流的原水动能消耗,匀速进入溶气水释放室,从而有力保证了去除效果。
    ●溶气释放室:溶气释放室与分离室于一个槽体。中间隔开,溶气水与絮凝完毕的原水在此粘附,缓慢上升,进入气浮分离室,保证了絮体与微小气泡的接触空间与时间,使溶气水的释放率达80-100%。

    ◆设备特点
    ●设备集成化:气浮系统均有分开的气浮池、溶气筒、溶气水泵、空压机、污水泵组成,这样安装时间长,管理不便,占地面积大。TDAF溶气气浮把这些分开的设备有机地组合于一体,只要接上进出水等管口,立即可投入使用。
    ●运行自动化:气浮一经调试好后,正常运行不需有专人管理,运行可达到自动化无人管理状态。
