一、产品简介:
行车式刮吸泥机,用于污水处理厂、自来水厂平流沉淀池沉降在池底的污泥刮到出泥口,通过刮泥系统,边行走边刮泥,然后将污泥排出池外,可以解除清理池底污泥之苦。
二、结构与原理

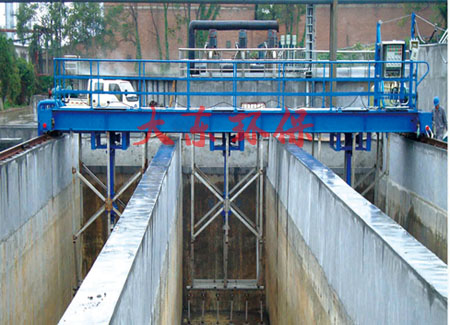

行车式刮吸泥机由四点支撑行走大梁横跨在平流式沉淀池上,双边驱动,池两边均铺设钢轨,从池的一端运行到池子的另一端,边行走边刮泥,撞到行程控制,折返行走,完成一个工作周期。
本设备整个动作可自动化控制,刮泥机跨距4-8m时驱动采用集中驱动;10-25m时采用两端同步驱动,我公司生产的桁架式刮泥机也可根据用户要求,增设撇油、渣装置,其动作于刮泥动作连动。
行车式刮吸泥机电控分PLC控制和继电器控制两种,可供用户选择,并可实现慢速刮泥,快速返回的变速驱动,但需订货时注明。
三、技术参数
池宽 |
轨距 |
行驶速度 |
驱动装置 |
钢轨 |
|
电机功率 |
车轮直径 |
||||
8 |
|
1.5 |
1.12 |
ø270 |
18 |
10 |
|||||
12 |
2.0 |
1.12 |
ø 270或ø 400 |
18或24 |
|
14 |
|||||
16 |
2.5 |
1.27 |
ø400 |
24 |
|
18 |
|||||
20 |
1)本机采用桁架结构,比传统结构重量大大减轻,选用热镀锌防腐工艺加工处理,可确保5年内不锈蚀,与水接触的部件使用304不锈钢制作,使用寿命大大加长。
2)维护量小,配用动力小运行费用低;
3)新型的传动机构,避免两端行走误差。
4)行走轮为钢轮,保证了使用寿命。
