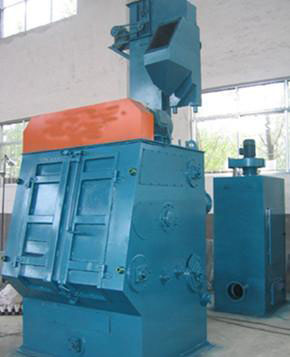

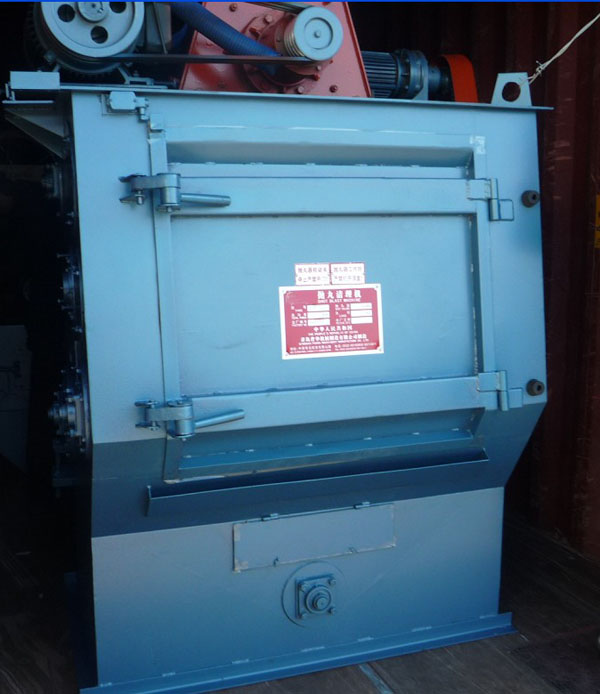

履带式抛丸机

更新:2015-3-9 15:31:26      点击:
  • 品牌:   大东
  • 型号:   Q32
  • 在线订购
产品介绍

    1、履带式抛丸机概述:

    主要用中小型铸件、锻件的表面清理及强化和除锈等。本机具有设计提高前辈、结构公道、效率高等长处。

    2、履带式抛丸机工作原理:

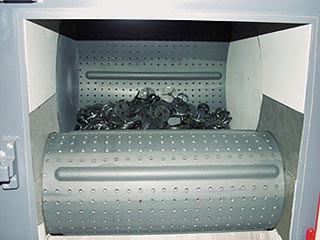

    在清理室中加入划定数目的工件后,机器启动,工件被滚筒带动,开始翻转,同时抛丸器高速抛出弹丸形成扇形束,平均的打击在工件表面上,从而达到清理的目的,抛出的弹丸及砂粒经抛丸机履带(橡胶)上的小孔,流入底部的钢板网过筛,经螺旋输送器送入晋升机内,由晋升机提到分离器中进行分离,粉尘由风机吸送到除尘器中,经除尘器排除,可按期清除积尘箱中落入的灰尘。废砂由废物管流出,用户可回收利用。丸砂混合物由回丸管回收进入室体,待分离器分离后再用,干净的弹丸由电磁铁供丸闸门进入抛丸器抛打工件。

    3、履带式抛丸机技术参数表:





Q326C

Q3210C

QR3210

生产率

T/h

0.6-1.2

3-5

1.5-2.5

加料量

kg

200

800

600

单件最大重量

kg

10

150

30

端盘直径

mm

650

1000

1000

有效容积

m

0.15

0.4

0.3

抛丸量

kg/min

100

250

250

除尘风量

m3/h

2200

6000

5000

功率消耗

kw

12.6

32.6

24.3

外形尺寸

mm

3681×1650×5800

3644×2926×5856

3972×2600×4768

    以上履带式抛丸机技术参数仅供参考,如需更详细的数据欢迎致电大东环保,我们有专业的工程师为您解答。

    4、履带式抛丸机的特点:



    本机综合国内外技术,是一种清理效果好、结构紧凑、噪声小、的清理设备,应用于大中批量生产的表面除锈或抛丸强化,具有以下特点:

    1)、采用悬臂离心式抛丸器,具有使用寿命长、结构简单等特点;
    2)、 采用75 m/s, 80 m/s, 85 m/s三种抛射速度。
    3)、皮带轮采用国际上先进的快换结构,有利于提高生产效率,降低劳动强度。
    4)、采用BE型分离器,具有良好的分离效果和较高的生产率,对提高叶片寿命有积极的作用;
    5)、采用袋式除尘器,粉尘排放浓度低于国家的标准,改善了工人的劳动环境;
    6)、本机型增加了手动分丸闸,出料门等一些特殊机构。
    7)、本机型的履带式抛丸机即可单机使用,又可配线使用。
